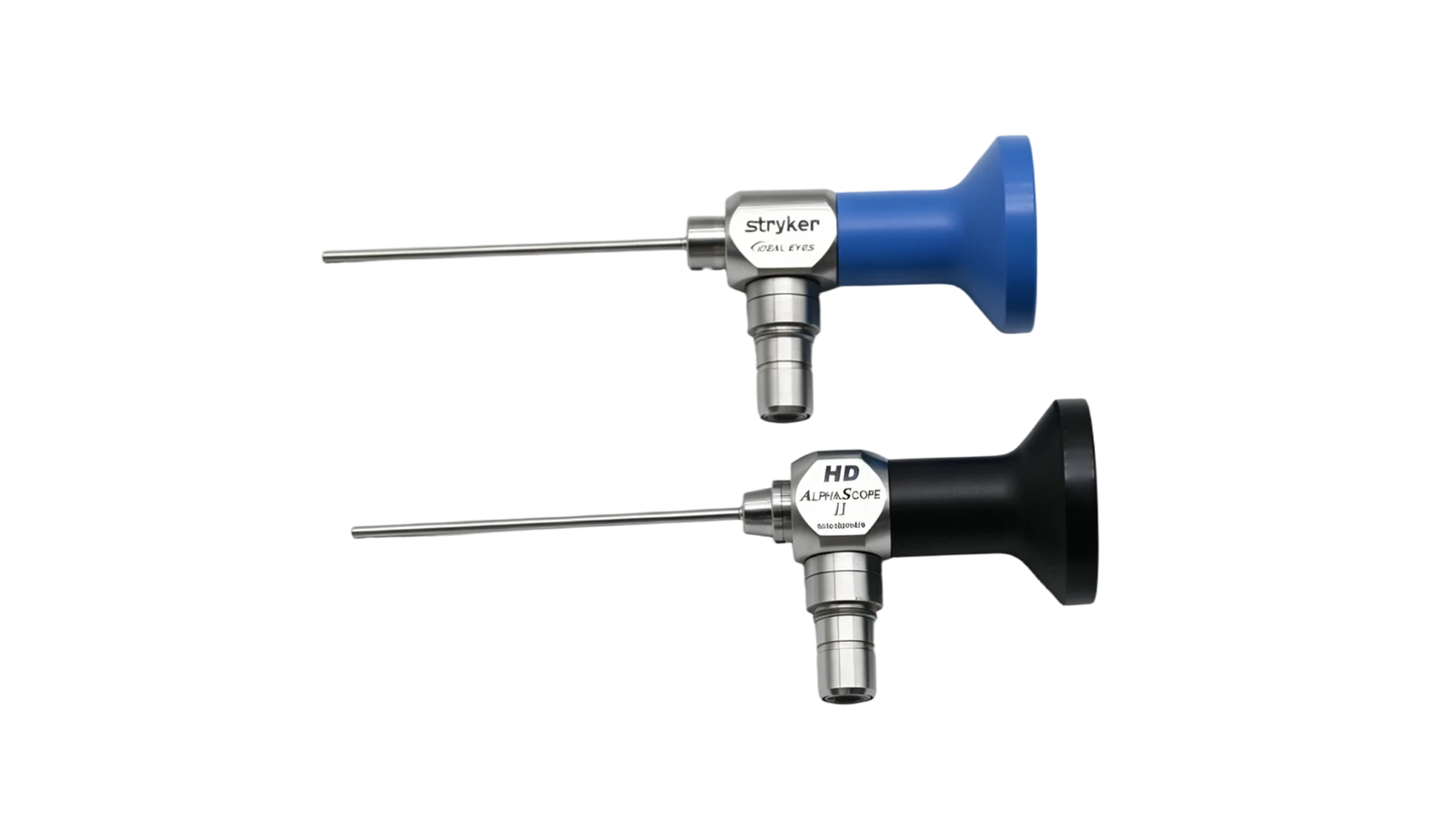

Ka teknik sa a konsantre sou de modèl arthroscope machwè, STRYKER 0502-119-010 ak GIMMI E.8186.20. Nou kraze workflow plen nan demonte lantiy optik, netwayaj gwo twou san fon, asanble ak kalibrasyon optik an detay. De dimansyon sa yo pataje achitekti optik entèn prèske idantik, kidonk lojik depanaj yo ak pwosedi operasyonèl yo trè ka ranplase. Gid sa a sèvi kòm yon referans inivèsèl pou sèvis sistèm optik arthroscopic menm jan an.
Optical Path Demonte
Kòmanse teardown chemen optik pa èkstraksyon tib spacer, dyafram ak blòk konpresyon adaptè. Sèvi ak yon sond branche pou rive anndan tib spacer la, dousman balanse li ki lach, Lè sa a, leve li soti ak forceps presizyon. Lejèman tape lojman sijè ki abòde lan pou retire blòk konpresyon entèn yo. Li nesesè pou kontwole ak anpil atansyon fòs aplike pandan etap sa a pou anpeche konpozan optik entèn yo deplase oswa kenbe domaj akòz Vibration. Pou asire ke lòd aliyman konpozan optik yo rete san deranje pandan demonte, yo itilize yon boîtier pou diminye.

(Enstale rediksyon boîtier)

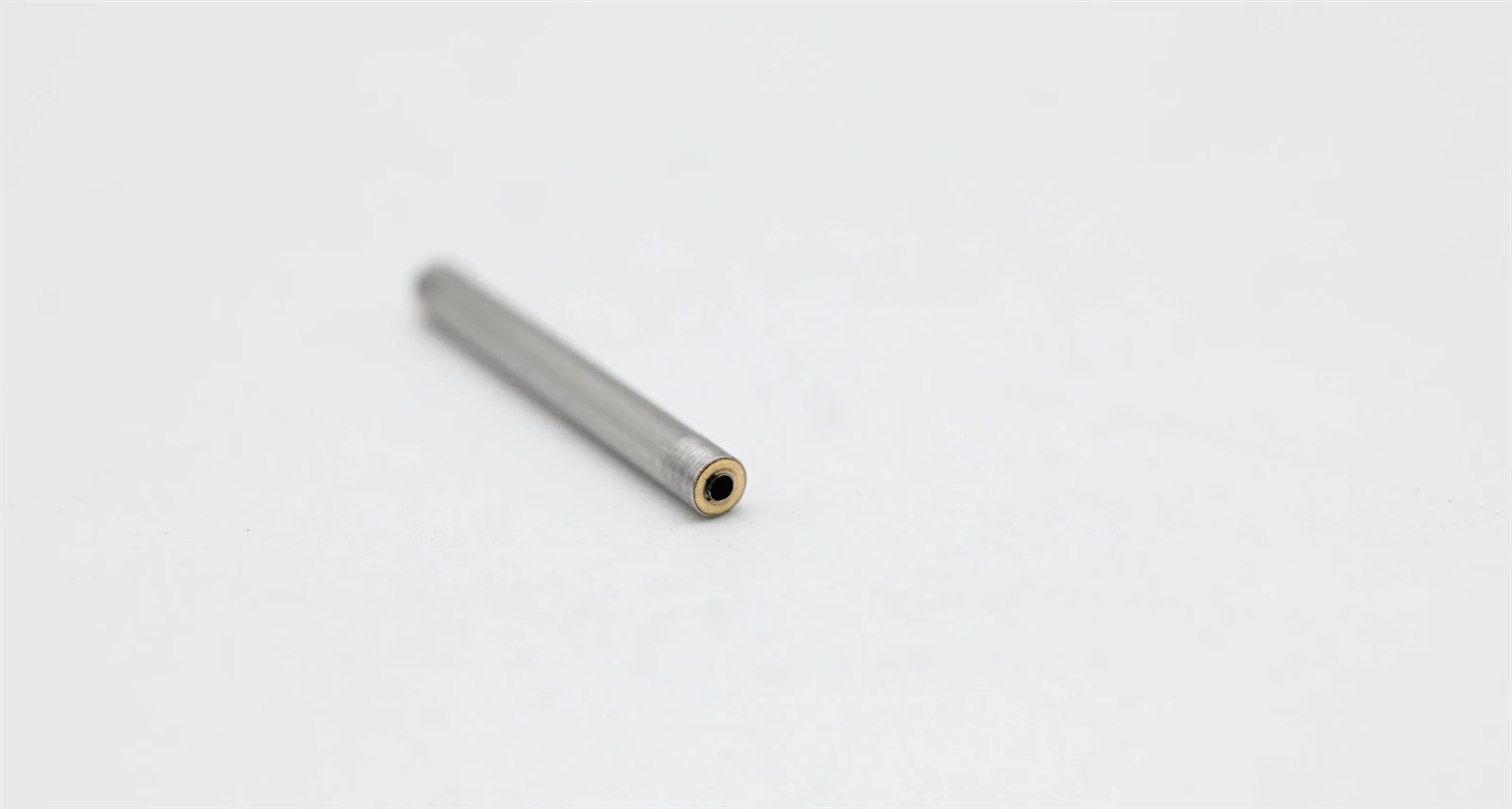

(Diminye boîtier)
Estrikti espesifik nan bwat la Diminye konsiste de yon tib asye pur ak yon dyamèt ekstèn 2.7 mm k ap sèvi kòm kò prensipal la, ak manch kòb kwiv mete (2 mm epè) ekipe nan tou de bout; yon tib asye pur ak yon dyamèt enteryè 1.1 mm ak yon dyamèt ekstèn 1.25 mm enstale andedan. Zouti sa a mande pou gwo konsantrisite ak fonksyon asire ke lantiy baton yo kenbe sekans orijinal yo san yo pa chanje pandan demonte ak asanble.
Konekte aman redui a ak adaptè ekstèn pwolonje ak atwoskòp la. Tape kò scope a dousman pandan w ap fè enspeksyon vizyèl jiskaske lantiy baton yo ekspoze nan ouvèti tib scope a. Yon metòd pou konfime nèt sou tout pwen retire tout eleman optik se jan sa a: Mete yon mens en fe rive jouk nan vant nan arthroscope a, make pozisyon kote a rive jouk nan vant pa ka avanse pi lwen, lè sa a, konpare pwofondè ki make sa a ak longè total de portée deyò rive jouk nan vant pou verifye si tout konpozan entèn yo te totalman extraits.
Netwayaj
Apre tout eleman optik yo retire, ale nan netwaye enteryè a nan kò a dimansyon. Premyèman, grate rezidi adezif nan pwent distal la ak forceps, Lè sa a, poli kouch rezidyèl lakòl lè l sèvi avèk papye 1200-grit pou restore yon sifas metal pwòp.
Pou netwaye miray enteryè a nan arbr a sijè ki abòde, pouse ti sèvyèt alkòl ki tranpe ki san lenn tounen ak soti nan lumèn nan ak yon tib asye pur.
Tib asye pur yo itilize nan ka sa a gen yon dyamèt ekstèn 1.0 mm ak yon dyamèt enteryè 0.9 mm, matche dimansyon yo nan sistèm optik la. Pwosesis netwayaj la dwe repete plizyè fwa pou asire ke pa gen okenn kontaminan rete sou mi enteryè yo.

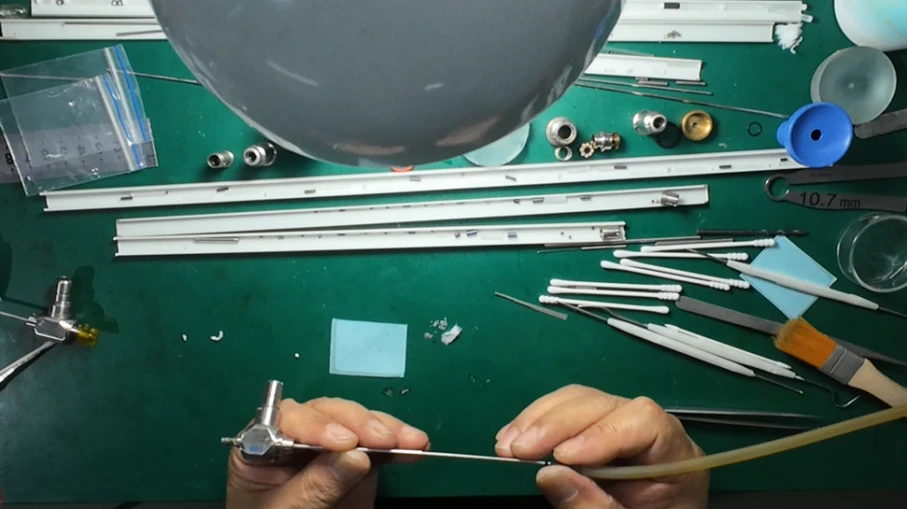

(purge vakyòm presyon negatif)
Apre eswiyan, konekte yon aparèy pou aspirasyon nan tib asye pur pou fè pirj vakyòm presyon negatif sou miray enteryè arbr a, retire debri amann, lint ak alkòl rezidyèl andedan. Deplase tib asye pur la pi devan ak dèyè repete pandan aspirasyon pou asire netwayaj konplè nan tout segman lumèn. Yon fwa netwayaj fini, sele tou de bout nan arbr a ak selan segondè-tanperati pou bloke pousyè epi evite kontaminasyon segondè.

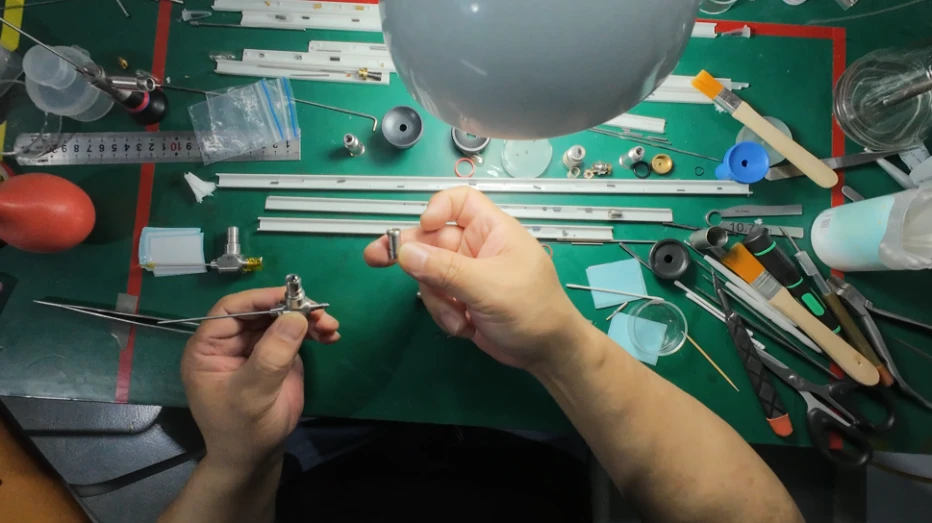

Tès Asanble
Se manch rad anndan an itilize pou ajiste santre kab fib oculaire a. Si manch rad la domaje oswa lakòz devyasyon santre optik, moulen ak repare li sou yon tour horloger. Lè w retire lantiy baton, sèvi ak asanblaj oculaires nan sistoskop oswa isteroskòp STRYKER ak dyamèt enteryè ak ekstèn matche kòm zouti oksilyè pou kenbe eleman optik demonte yo nan sekans kòrèk.

(Zouti demonte oksilyè)
Asanble mande presizyon operasyon trè wo. Ka reparasyon sa a adopte yon loup tèt 40x pou operasyon; yon mikwoskòp binokilè gwo pouvwa akseptab tou. Anvan asanble a, tou de bò lantiy loup/mikwoskòp ak tout forceps blocage dwe byen netwaye pou elimine pousyè ak tach lwil oliv.
Konsènan Seleksyon Zouti,,Forps siplemantè-amann yo itilize pou fwote ak enstale tib spacer, pandan y ap forceps espesyal devwe yo oblije kenbe lantiy optik. Ka sa a sèvi ak forceps lantiy ak yon ouvèti machwè wonn 1.1 mm. Konsepsyon sa a efektivman anpeche pèt lantiy oswa grate pandan eswiyan. Yo dwe siye twou anndan bag spacer yo ak ti prelèvman ki pa gen pèl pou garanti pwòpte sou tout sifas kwazman yo.
Pou modèl andoskop sa a, li pi bon pou konplètman demonte, netwaye, ak remonte tout asanble lantiy objektif la. Enteryè a nan kò a dimansyon divize an twa seksyon, fè asanble soti nan dèyè a nan direksyon devan an byen difisil. Pandan pwosedi a, premye retire lantiy baton yo ak spacers; Lè sa a, chofe asanble lantiy objektif la apeprè 200 degre epi sèvi ak yon zouti espesyalize tubulaires pouse chak eleman optik youn pa youn. Yon fwa netwayaj fini, mete eleman yo sekans kòmanse nan fen distal la (tèt la nan sijè ki abòde lan) pou remonte inite lantiy objektif la.
Objektif Lens Liaison
Pwosesis la lyezon dirèkteman detèmine sere ak lavi sèvis nan gwoup la lantiy objektif. Reparasyon sa a adopte selan koutim ki reziste wo-tanperati ak pwopriyete sa yo:
Li kenbe tèt ak tanperati jiska 500 degre, lyezon byen ak vè ak asye pur, epi li montre ekselan rezistans nan aje, asid, ak alkali. Sa a adezif semi-transparan karakteristik bon koule; lè yo itilize pou kosyon asanble lantiy objektif, li asire pwofondè pénétration efikas ak adezif semi-solid ki pi byen etame nan sans sa a. Sepandan, li nesesè pou kontwole ak anpil atansyon tan travay la, epi chofaj apeprè 300 degre nesesè si kouch adezif la bezwen demonte.[aprann plis sou...]
- Melanje lakòl: Melanje yon kantite apwopriye nan lakòl respire pou apeprè 2 minit, Lè sa a, kite l repoze pou plis pase dis minit pou pre-geri. Kòmanse aplikasyon yon fwa lakòl la vin tounen yon ti tackiness; likidite redwi li yo anpeche enfiltrasyon anndan an. Ajiste vitès vibran selon tanperati anbyen: lakòl mens anba tanperati ki wo ka melanje yon ti kras pi vit. Ti mikwòb ki pwodui pandan brase yo pral disparèt natirèlman epi yo pa afekte rezilta sele final yo. Remake byen ke lakòl la retresi yon ti kras pandan y ap repoze. Si ranpli enkonplè rive pandan enkapsulasyon, sifas lakòl pral konvèje andedan natirèlman atravè tansyon molekilè asire sele konplè entèn.
- Dispense lakòl: Kòmanse dispanse yon fwa lakòl la rive nan yon eta mens stringing. Kranpe yon zegwi akuponktur 0.3 mm kòm aplikatè a lakòl. Etap operasyon: Premyèman, kole lantiy objektif la deyò yon ti kras ak forceps ki pote yon ti moso nan kasèt 3M, re-klanpe lantiy la ak 1.2 mm mikwo-machwè forceps, ranmase lakòl ak zegwi a akuponktur epi aplike yon kouch inifòm alantou mwatye devan nan sikonferans lantiy objektif la. Re-enstale lantiy la nan ouvèti tib la avèk asistans nan yon ti dan. Apre ensèsyon, ak anpil atansyon tcheke pou debòde lakòl oswa akimilasyon alantou perimèt lantiy la.

(Dispense lakòl)
- Retire Depase Lakòl: Kite asanble lye a kanpe pou 8 èdtan; lakòl la vin dite pasyèl men li pa konplètman geri nan etap sa a. Grate depase lakòl ak cure dan oswa koton koton, chalè geri asanble a maksimize fòs lyezon, Lè sa a, siye pwòp ak prelèvman alkòl. Pou rayi sifas lantiy oswa rezidi ki fè tèt di ki pa ka retire pa senp prelèvman oswa alkòl, delye konpoze polisaj ak dlo pwòp epi polise dousman ak yon pwent cure dan ki vlope nan mikrofibr. Rapèl enpòtan: Ranpli ajisteman optik imaj pandan y ap lakòl la toujou pasyèlman geri, epi konfime D ki kalifye anvan final la geri konplè. Lakòl konplètman geri kreye lyezon pèmanan ki fè demonte ki vin apre ak re-debogaj difisil.
Kalibrasyon oculaire
Pou demonte oculaire a, koupe louvri tib oculaire deyò a ak yon zouti vire tour. Ki vin apre re-soude ka jisteman retabli dyamèt tib orijinal la ak lajè san yo pa konpwomèt presizyon asanble.
Anvan enstalasyon oculaire, peze tib spacer konplètman nan pozisyon ak forceps, Lè sa a, monte baz la ajisteman oculaire pou amann-akor fib santre kab. Netwaye fil oculaire entèn yo byen pou evite debri tonbe nan chemen optik la pandan anfile. Vire oculaire a dousman pandan w ap obsève imaj optik an tan reyèl la. Si fib kab mal aliyman, demonte tout pati yo, re-netwaye epi repete asanble a.
(Netwaye fil oculaire entèn yo)
Final Reparasyon & Asanble
Anvan tout asanble optik la, yo dwe netwaye chak eleman ki andedan kò dimansyon an separeman, ki gen ladan tou de sifas chak lantiy baton ak sifas deyò chak tib spacer. Kenbe lantiy optik oswa asanble yo ak pisèt pwòp, siye sifas lantiy yo nan mouvman sikilè oswa espiral deyò soti nan sant nan kwen lè l sèvi avèk prelèvman alkòl mouye pou leve pousyè tè olye ke gaye kontaminan. Ranplase écouvillons souvan pandan eswiyan pou evite rayures segondè nan écouvillons sal. Tout travay asanble yo dwe sèvi ak pisèp dedye pre-netwaye ak enstalasyon; kontak dirèk a men nu ak lantiy pral prezante nouvo kontaminan.

(rasanble)
Tout seleksyon zouti koutim, matche lakòl, pwosesis lyezon, demonte ak asanble sekans yo montre nan ka sa a yo verifye nan repete esè antretyen pratik. Nou pral kontinye pataje ka reparasyon lòt modèl andoskop nan atik ki vin apre yo, rete branche.
